１．開閉順機とは

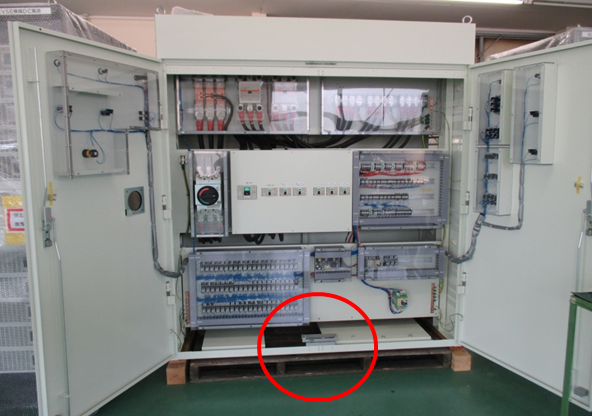

下の写真のような両開きの扉で、たとえば右扉が閉まっていないと左扉が閉まらない機構のことです。

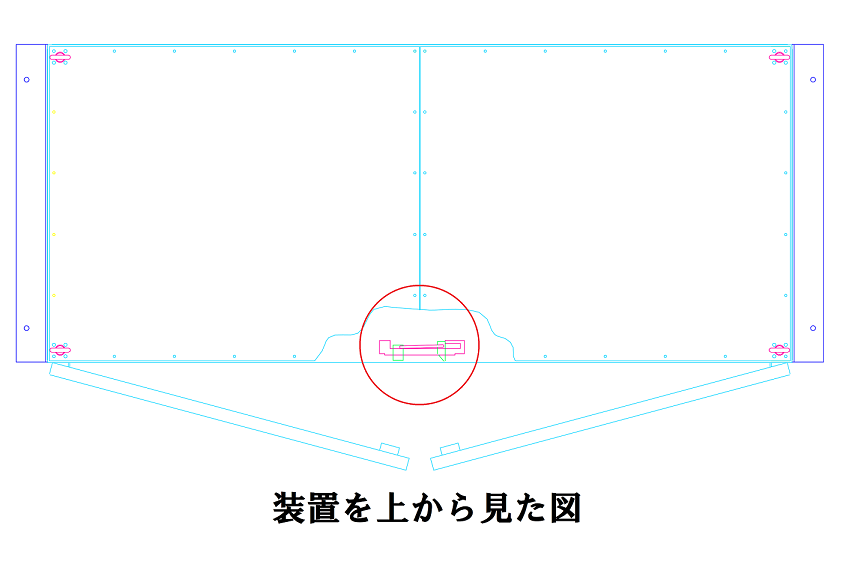

下記赤丸部の所にあります。
２．機能
この盤のメインブレーカは、左扉を閉めた状態でないとオンすることができない仕様となっています。
しかし、右扉が開いていても左扉が閉まってさえいれば通電できでしまいます。
そのため、右扉が閉まっていない場合は左扉が閉まらない機構にして、安全に使用できるようにしました。
３．動作説明

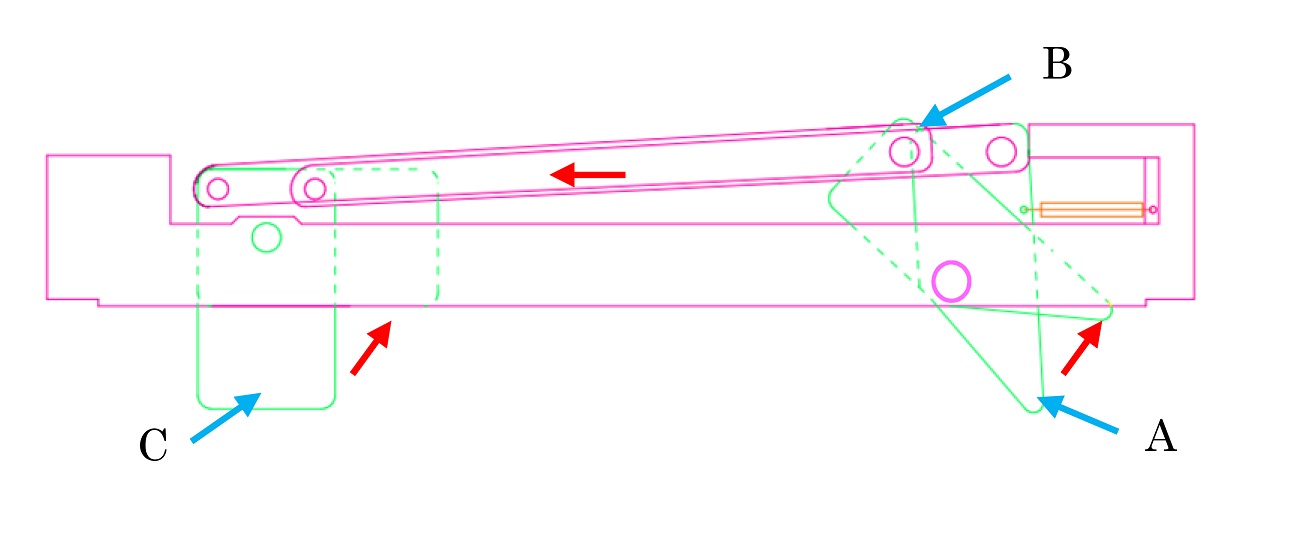

①回転金具Ａは、右扉が閉まると左回りに約45°回転します。
この回転により、連結部Ｂが矢印方向に動きます。
②その動きを受け、回転金具Ｃは「左扉を止めていた状態」から左回りに約９０°回転し、中に入り込むため
左扉が閉められるようになります。
 |
 |
| 扉が開いている時の状態 | 扉が閉じている時の状態 |
