◆概要

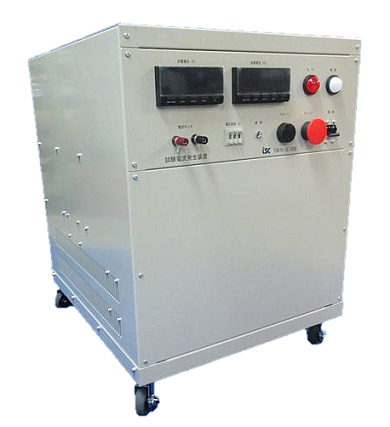

本装置は、コンデンサブロックを充電しサイリスタで大電流を放電する装置です。
大電流直流CTの評価用に使用できます。
放電電流値は充電電圧により決定されます。
又、充電電圧が設定値に達すると自動で放電に移行いたします。
流れた電流のピーク値は電流計でホールド表示されます。
電流表示はピーク電流×200(AT)の値が表示されます。
◆仕様
図 番 | TS-EF0167 |
外形寸法 | W430×D505×H558(mm) 突起物含まず |
入 力 | AC100V , 50/60Hz , 入力容量300VA以下 |
出力形式 | 片端接地式 |
充電電圧 | DC0~750V |
充電時間 | 0~750V : 約80秒 |
電圧設定 | デジスイッチ 3桁 有効範囲 : 40~750V, 1V ステップ 但し1Vの桁は微調整 確度 : ±5% |
コンデンサブロック | 7800μF±10% |

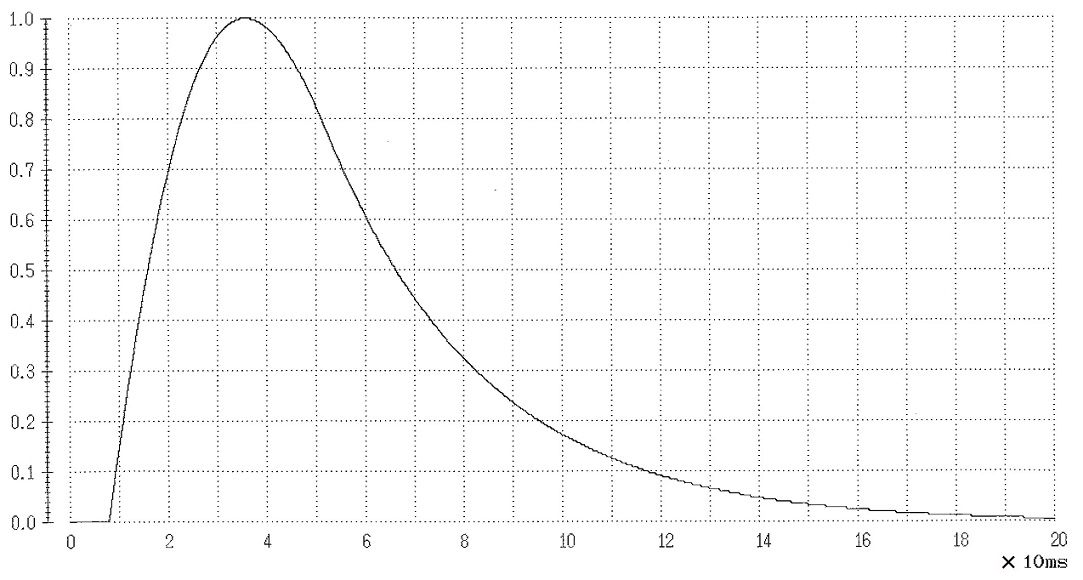

放電電流 | 250Ap(但し抵抗負荷2Ω時) |
