◆概要
　本装置は、直流電圧試験・交流電圧試験の両方が行える
　試験装置です。

◆特徴
　・ 電力変換装置内のサイリスタモジュールの
　　低圧ターンオン試験（※）等に使用可能です。
　・ 直流の出力極性を切替え可能です。
　・ 遮断電流設定は、直流側と交流側で個別に設定可能です。
　・ 出力電圧は3kVAのスライダックにて手動で調整します。

　※ターンオン試験
　　サイリスタモジュールに直流電圧を印加しておいて、
　　点弧（ターンオン）させる試験。

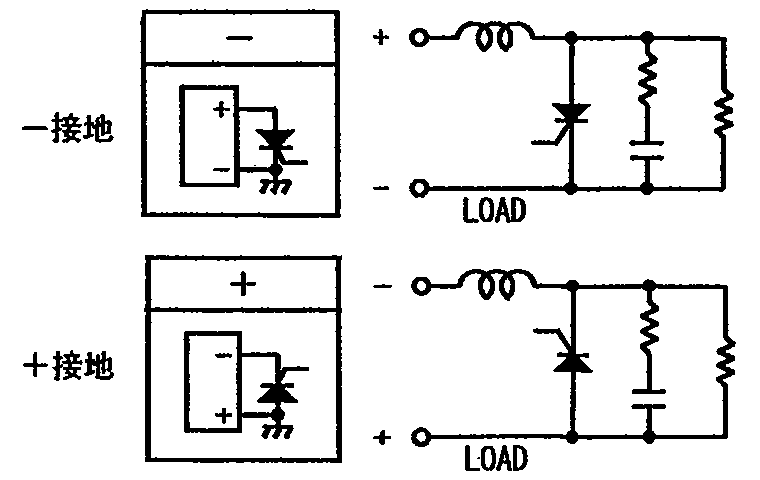

　　　　　 　　　【試験回路】　　　　　　　　　　　　　　　　　　　　　　　　　



◆製作実績

図番 TS-EF0128 TS-EF0163
入力 相数 単相
電圧 AC120V AC100-200V
周波数 60Hz 50Hz
出力電圧 交流 : AC0～3kV　1A　
直流 : DC 0～±4kV　50mA		 交流 : AC0～4kV　1A　
直流 : DC 0～±5.5kV　50mA
本体寸法
（W）×（H）×（D）㎜		 W550 × H700(キャスタ含む)×D700(突起部含まず)
本体質量 約120㎏ 約170㎏
その他 過電流保護機能、キャスター付
