◆概要

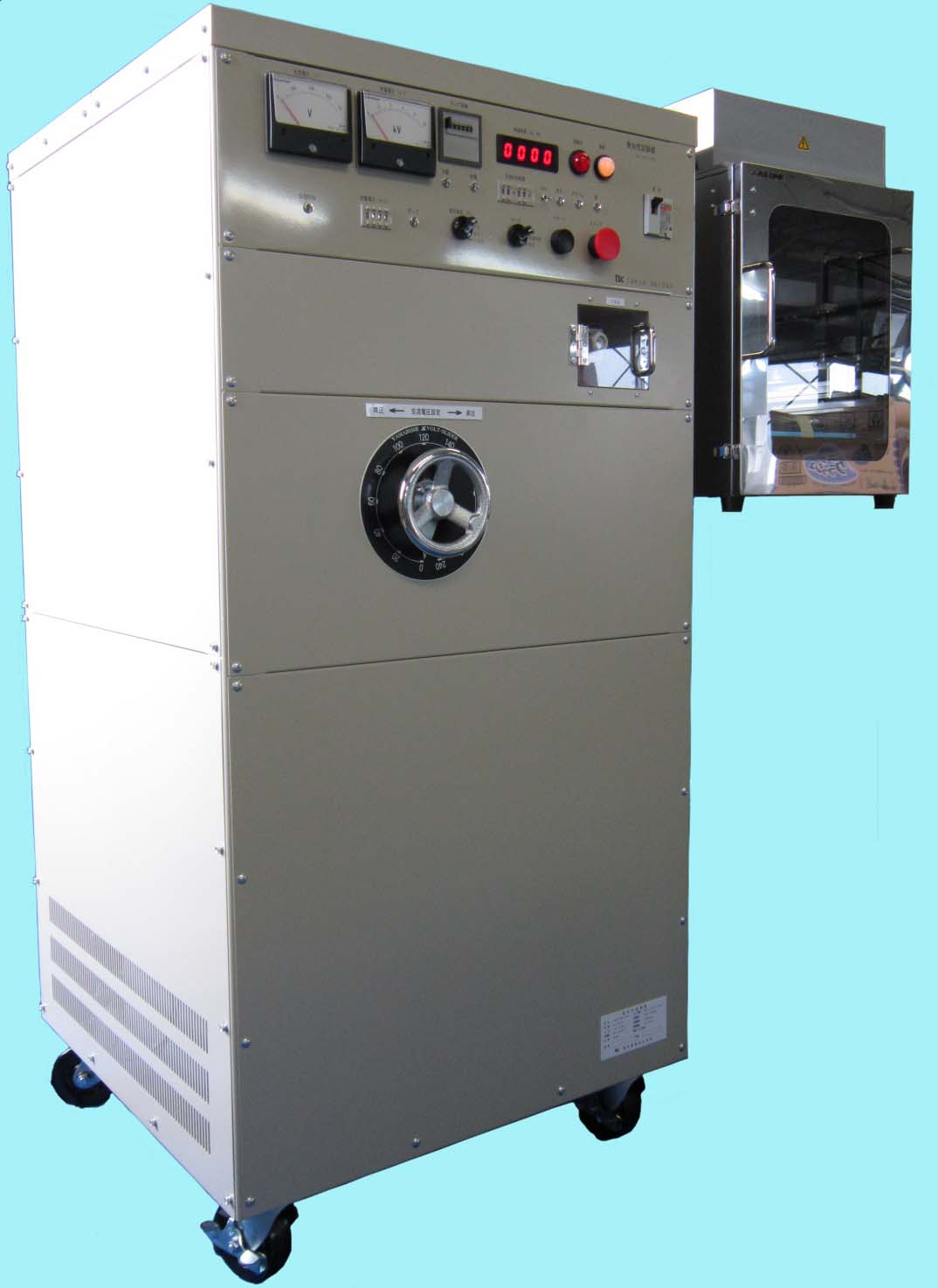

　本装置は、交流コンデンサの発炎性（IEC60384 4.18）を試験する装置です。

◆特徴
　・交流は20V～550Vまで連続可変して印加できます。
　・1μFまで試験可能です。
　・試料箱内で安全に試験ができ、波形観測も可能です。

　　　　　　　　　　　　　ブロック図

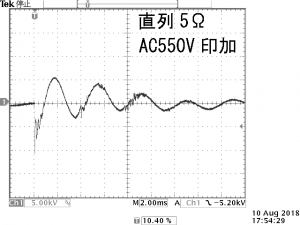

　　　　　　　　　　　　　出力波形
　　EC0108-3

◆仕様

図番 TS-EC0108
入力 単相AC200V　50/60Hz
交流出力 AC20～550V　16Amax
ダンプ電圧 DC-0.5kV ～ -10kV
直列抵抗 5, 10, 40, 100Ω　ロータリスイッチ選択
寸法 本　体 : W700×H1500×D700
試料箱 : W350×H580×D350
質量 本体：400kg　試料箱：15kg
