高周波リアクトル TSL2シリーズ (標準在庫品)

TSL2シリーズ　耐熱クラス： F

■概要

インバータ/コンバータ等の開発分野において開発期間の短縮という市場のニーズに応える為、
基幹部品である高周波インダクタを標準品化し、短納期対応品として実現いたしました。
当社では　※JFEスーパーコア　を使用し高効率化と低騒音を実現、さらに巻線も、高周波特性の良い平角縦巻を採用し、UPS、エアコン、太陽光発電システムなど様々な機器に使用されています。
　※JFEスーパーコアはＪＦＥスチール（株）の商品名です。　
TSL2Tシリーズは製品在庫を保有しています。
現在の在庫状況は　←こちらをクリックしご確認下さい。

■特徴・用途

回路電流に重畳する高周波成分の除去や、磁気エネルギーを蓄積し、回路電圧の昇降を制御
する回路に主に使用されます。（例. インバータ・コンバータ）
使用されるインダクタンス値、電流値によって直列、並列と使い方を分けてご使用ください。
小型、軽量であり、研究・実験用途や、装置へ組込んでの使用にもお使いいただけます。
単相モータ模擬負荷としてもご使用いただいております。
三相モータ模擬負荷として３台使用し、Ｙ結線することによりご使用いただけます。
伏せ型タイプも製作可能です。伏せ型は形名がTSL2Hになります。
水冷仕様でのアルミケース注入品にも別途、対応いたします。

・TSL2Tシリーズ

形　名	インダクタンス (mH)		電流 (A)	耐電圧	外形寸法(mm)			取付寸法(mm)			質量 (kg)	外形図面
					W	H	D	Ws	Ds (推奨ピッチ)	Φ
TSL2T-7.5A-2mH	直列	2	7.5	AC2kV /min	65	85	35	40±１	45	5	0.8	TR-AG1444
	並列	0.5	15
TSL2T-15A-1mH	直列	1	15	AC2kV /min	65	85	35	40±１	45	5	0.8	TR-AG1092
	並列	0.25	30
TSL2T-25A-1.2mH	直列	1.2	25	AC3kV /min	125	125	60	80±1	65	8	3.4	TR-AG1118
	並列	0.3	50
TSL2T-50A-0.4mH	直列	0.4	50	AC3kV /min	125	125	60	80±1	65	8	3.4	TR-AG1116
	並列	0.1	100
TSL2T-50A-1mH	直列	1	50	AC3kV /min	125	180	60	80±1	65	8	5.1	TR-AG1117
	並列	0.25	100
TSL2T-70A-0.7mH	直列	0.7	70	AC3kV /min	125	180	60	80±1	65	8	6.2	TR-AG1293
	並列	0.17	140
TSL2T-75A-0.4mH	直列	0.4	75	AC3kV /min	125	180	60	80±1	65	8	5.1	TR-AG1115
	並列	0.1	150
TSL2T-100A-0.25mH	直列	0.25	100	AC3kV /min	125	180	60	80±1	65	8	5.1	TR-AG1114
	並列	0.06	200
TSL2T-100A-0.8mH	直列	0.8	100	AC3kV /min	200	260	85	130±1	85	8	14	TR-AG1472
	並列	0.2	200

※外形寸法は突起部を含まず。

・TSL2Hシリーズ

形　名	インダクタンス (mH)		電流 (A)	耐電圧	外形寸法(mm)						取付寸法(mm)			質量(kg)	外形図面
					MAX W	W	MAX H	H	MAX D	D	Ws	Ds	Φ
TSL2H-7.5A-2mH	直列	2	7.5	AC2kV /min	110	86	58	45	84	74	68	64	5	0.9	TR-AG0133
	並列	0.5	15
TSL2H-15A-1mH	直列	1	15	AC2kV /min	110	86	58	45	84	74	68	64	5	0.9	TR-AG1294
	並列	0.25	30
TSL2H-25A-1.2mH	直列	1.2	25	AC3kV /min	167	164	80	63	140	125	142	80	8	3.5	TR-AG1295
	並列	0.3	50
TSL2H-50A-0.4mH	直列	0.4	50	AC3kV /min	167	164	80	63	140	125	142	80	8	3.5	TR-AG1296
	並列	0.1	100
TSL2H-50A-1mH	直列	1	50	AC3kV /min	220	215	90	63	150	125	195	80	8	5.2	TR-AG1297
	並列	0.25	100
TSL2H-70A-0.7mH	直列	0.7	70	AC3kV /min	220	215	90	63	150	125	195	80	8	6.2	TR-AG1298
	並列	0.17	140
TSL2H-75A-0.4mH	直列	0.4	75	AC3kV /min	220	215	90	63	150	125	195	80	8	5.2	TR-AG1299
	並列	0.1	150
TSL2H-100A-0.25mH	直列	0.25	100	AC3kV /min	220	215	90	63	150	125	195	80	8	5.2	TR-AG1300
	並列	0.06	200

※外形寸法は突起部を含まず。

■TSL2Tシリーズの接続について

① まず、リアクトルの内部配線を行います。直列接続か並列接続かを選択して、下記の配線を行って下さい。
　・直列接続：a-b端子を配線。
　・並列接続：U-b端子とX-a端子を配線。

　　　　　　　　　　　　直列接続　　　　　　　　　　　　　　　　　　　　　　　　　　　　並列接続

② 次に、U・Ｘの端子を御使用になる負荷に接続して下さい。

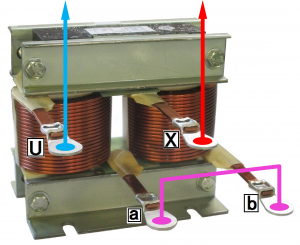

※下図はリアクトル本体上部に貼りつけてあるラベル図です。

　　ラベル下部に記載があるは、実際の製品の端子の配置順となります。
　　端子側から見て、（上下になりますが）左から、U・ａ・Ｘ・ｂとなります。

■直流抵抗値

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (at20℃)

形名	直流抵抗値(mΩ)
形名	1コイル(mΩ)	並列時(mΩ)	直列時(mΩ)
TSL2T-15A-1mH	25.20	12.60	50.40
TSL2T-25A-1.2mH	8.25	4.12	16.50
TSL2T-50A-0.4mH	4.20	2.10	8.40
TSL2T-50A-1mH	9.20	4.60	19.00
TSL2T-70A-0.7mH	4.75	2.38	19.00
TSL2T-75A-0.4mH	3.75	1.88	7.50
TSL2T-100A-0.25mH	2.50	1.25	5.00

■直流重畳特性値

（1）直列接続　定格電流時

（2）並列接続　定格電流時

■温度上昇特性値

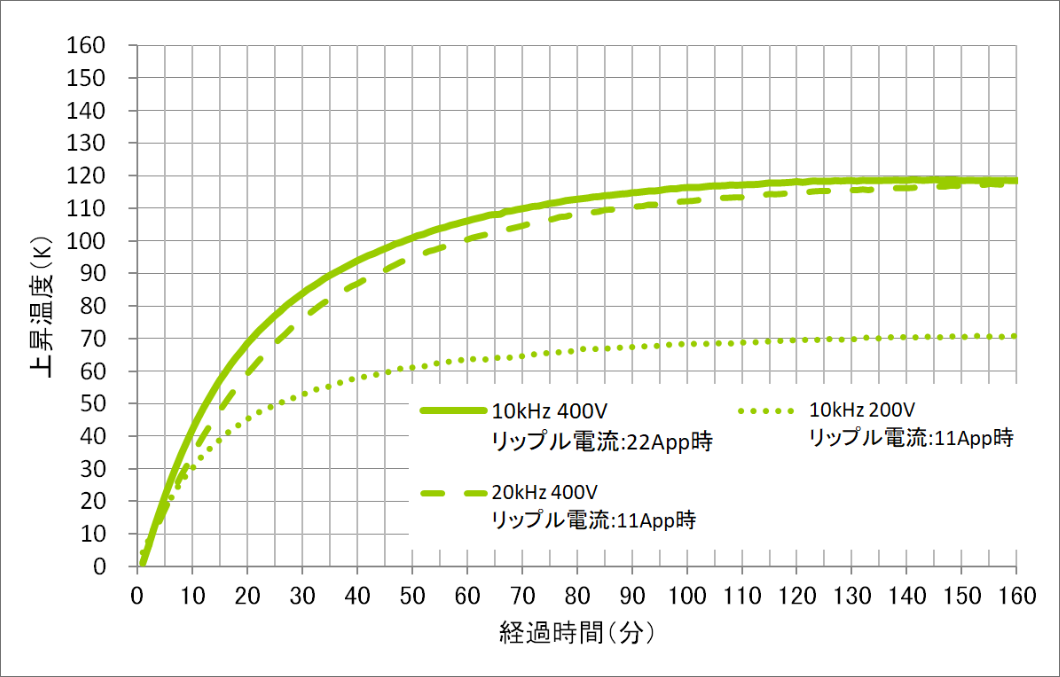

　　測定環境：無風（自然空冷）　　室温20℃
　　測定条件：コイル直列接続　　連続運転　　印加電圧 400V/200V　　周波数 10kHz/20kHz
　　測定点：コイル側面

※印加電圧波形は下図に示す矩形波です　

※電流波形は下図に示す直流＋リップル(三角波）となります

※下グラフ上昇温度について
　上昇温度（縦軸）は[測定時のリアクトル温度]－[測定時の周囲温度]を表しています。
　本シリーズの耐熱クラスはF種となっており、許容最高温度は155℃です。
　それ以下になるような温度環境にてご使用下さい。
　また、使用環境温度が高い場合は、風をあててご使用下さい。

（1）TSL2-25A-1.2mH　平均電流25A（定格）

（2）TSL2-50A-1mH　平均電流50A（定格）

（3）TSL2-15A-1mH　平均電流15A（定格）

（4）TSL2-70A-0.7mH　平均電流70A（定格）

（5）TSL2-75A-0.4mH　平均電流75A（定格）

（6）TSL2-50A-0.4mH　平均電流50A（定格）

（7）TSL2-100A-0.25mH　平均電流100A（定格）

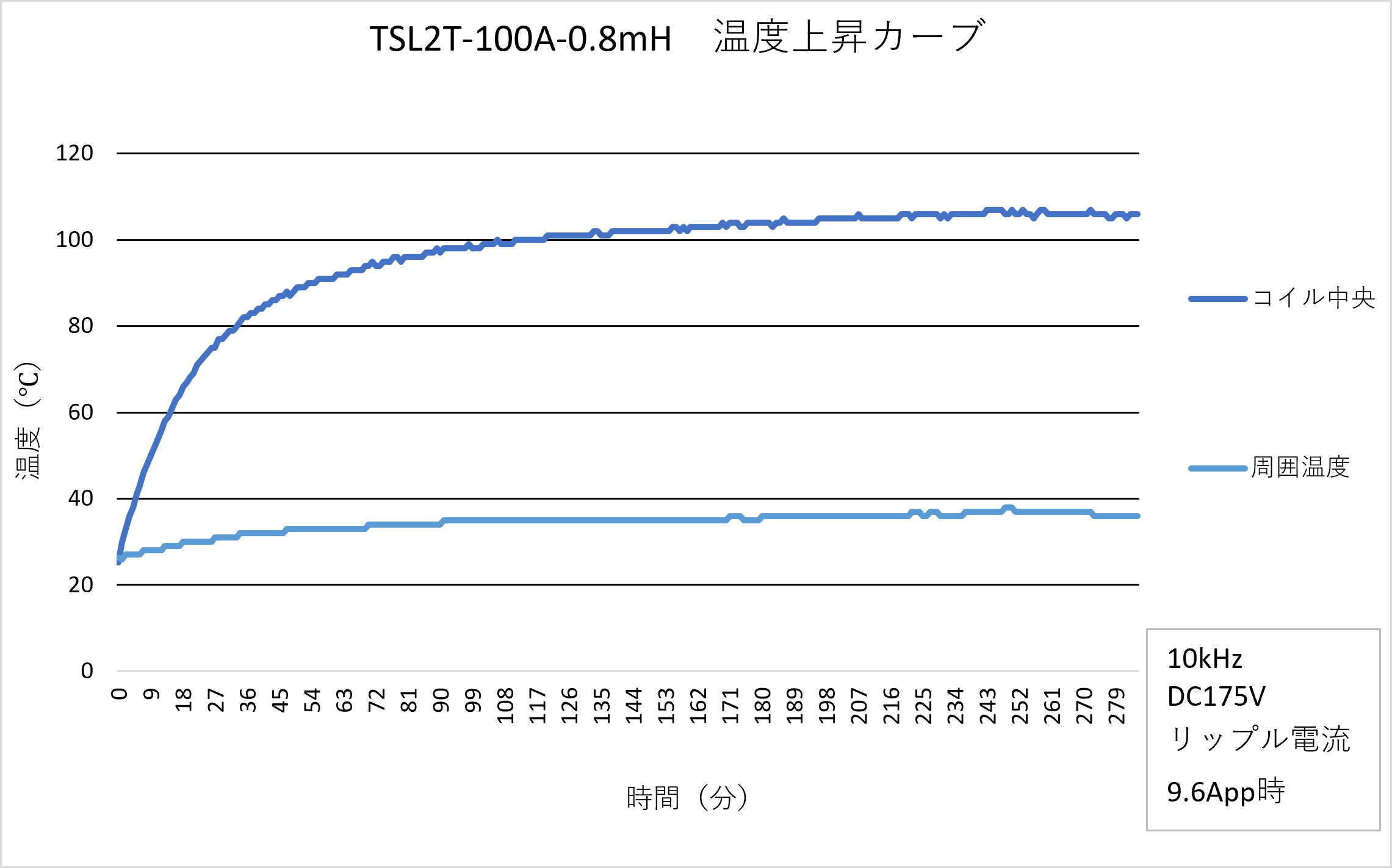

■風をあてた時の温度変化について

TSL2シリーズの耐熱クラスはFとなっており、許容最高温度は155℃です。
風をあてることで、許容最高温度以内で連続使用する事が可能です。
下記データは、強制空冷時と自然空冷時の温度上昇値の変化をリアクトルのサイズ別に示した例です。
なお、試験時は右の写真に示すように、120mm角(最大風量60CFM）のFANを2個使用し、約50cmの距離から風をあてています。
測定点は風をあてていない側のコイル側面です。
許容最低温度は、結露がない環境で、0℃以上での使用可能です。

（1）小サイズ例　（Ｗ＝65mm　Ｈ＝85mm　Ｄ＝35mm）
　　　　試験リアクトル： TSL2-15A-1mH
　　　　測定条件：平均電流15A（定格）、印加電圧400V、周波数10kHz、リップル電流10A
　　　　　　　　　　　自然空冷　及び　強制空冷（風速2m/s）

　　　　試験結果：　温度上昇値自然空冷時 130K 強制空冷時 42Ｋ
