標準計器用変圧器（高負担用）

1. 概要と特長
　当社の計器用変圧器の、標準品の定格負担は15VAであります。
　JIS C1731-2　によると、最大でも25VAまでです。
　この度お客様の要求より、50VA負担で、階級が0.2級の製作依頼がございました。
　その製品を下表に紹介します。
　更に、1次電圧 220V～6600V までをシリーズ化しました。
　お客様のこのような特殊要求に対し、実現可能な技術力が当社にはあります。

2. 納入実績一覧

形　状	乾式トランスタイプ計器用変圧器（非接地形）
図　番	PT-CG0086	PT-CG0087	PT-CG0088	PT-CG0089
定格負担	50VA（力率1.0）
確度階級	0.2級
１次電圧	6600-3300V	2200-440-220V	4400V	880V
２次電圧	110V
寸　法 W×H×D ㎜	260×330×290	260×300×290	260×330×290	178×190×235
質　量	22㎏	22㎏	22㎏	18㎏

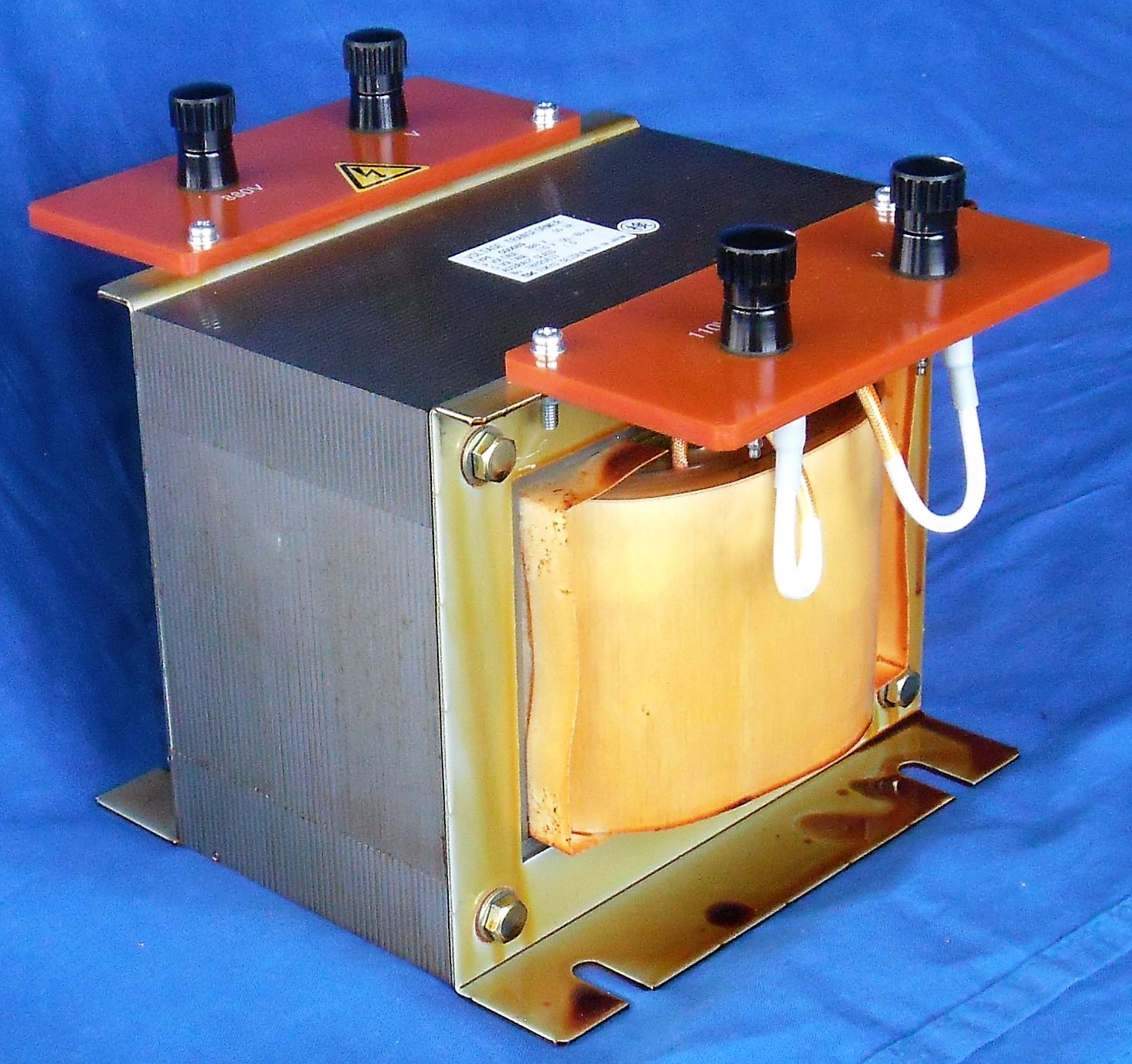

外　観
