◆特長
■ 小容量（低電圧）であっても大電流出力が可能です。
■ 独自の大電流対応巻線構造により小型・軽量化が可能です。
■ 出力大電流端子は銅バー出力での対応が可能です。
■ 計器用大電流CTなど付加することも可能です。
■ サイリスタ制御に適した励磁突入電流を低下させる設計も可能です。

◆用途
■ 大電流部品の試験用(ﾌﾞﾚｰｶ、ﾏｸﾞﾈｯﾄ、変流器、分流器、計測器など)
■ 大電流を扱う電源装置用（溶接機電源用、電機炉用など）
■ 各用途に合わせてカスタマイズ可能です。（入力側に当社製の電圧調整器を組み合わせれば、
広範囲で電流が可変できるシステムを構築できます）
■ 大電流トランスの選定における注意点については　　←こちらをクリックしご確認下さい。

daidenryutr4

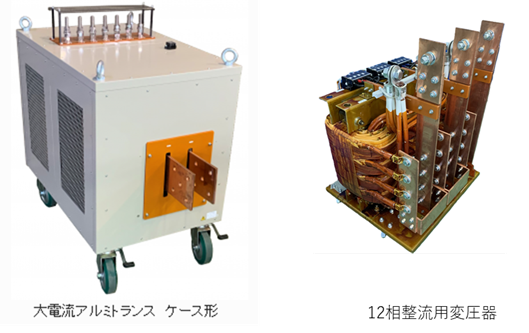

　　大電流アルミトランス　ケース形

参考実績仕様(単相)
No. 出力電流 出力電圧 容量 図番 備考
1 13000A 15.5V 201.5kVA TR-AH1856
2 12000A 25V 300kVA TR-AH1553
3 9000A 25V 225kVA TR-AH1763
4 7000A 5.2V 36.4kVA TR-AH1922
5 6800A 31V 210kVA TR-AH1511
6 6000A 6V 36kVA TR-AH2004 アルミ電線形
7 5700A 26V 148.2kVA TR-AH1938 漏れﾘｱｸﾀﾝｽ低減品
8 5000A 40V 200kVA TR-AH2025 漏れﾘｱｸﾀﾝｽ低減品
9 5000A 20V 100kVA TR-AH1485
10 5000A 10V 50kVA TR-AH1283
11 4800A 16V 77kVA TR-AH1531
12 4000A 25V 100kVA TR-AH1762
13 4000A 8V 32kVA TR-AH1840
14 4000A 7V 28kVA TR-AH1733
15 3150A 40V 126kVA TR-AH1578
16 3000A 32.2V 96.6kVA TR-AH1944
17 3000A 30V 90kVA TR-AH1394
18 3000A 4V 12kVA TR-AC0570 ケース形
19 2500A 7V 17.5kVA TR-AH1936 漏れﾘｱｸﾀﾝｽ低減品
20 2250A 14V 31.5kVA TR-AH1533
21 2090A 30-27.5-25-22.5-20V 63kVA TR-AC1006 一次切替、アルミ電線形
ケース形
22 2000A 1V 2kVA TR-AH1851
23 1600A 8V 12.8kVA TR-AH1833
24 1500A 10V 15kVA TR-AH1576
25 1500A 10V 15kVA TR-AC0715 ケース形
26 1320A 30-27.5-25-22.5-20V 40kVA TR-AC1005 一次切替、アルミ電線形
ケース形
27 1200A 18V 21.6kVA TR-AH1754
28 1000A 5V 5kVA TR-AH1792
29 1000A 4V 4kVA TR-AH1811
30 1000A 2V 2kVA TR-AA0223
31 1000A 2V 2kVA TR-AC0984 ケース形
32 666A 17V 11.3kVA TR-AH1751
33 615A 3.25V 2kVA TR-AH1920
34 500A 23V 11.5kVA TR-AH1675
35 500A 6V 3kVA TR-AC0897 ケース形
