◆概要

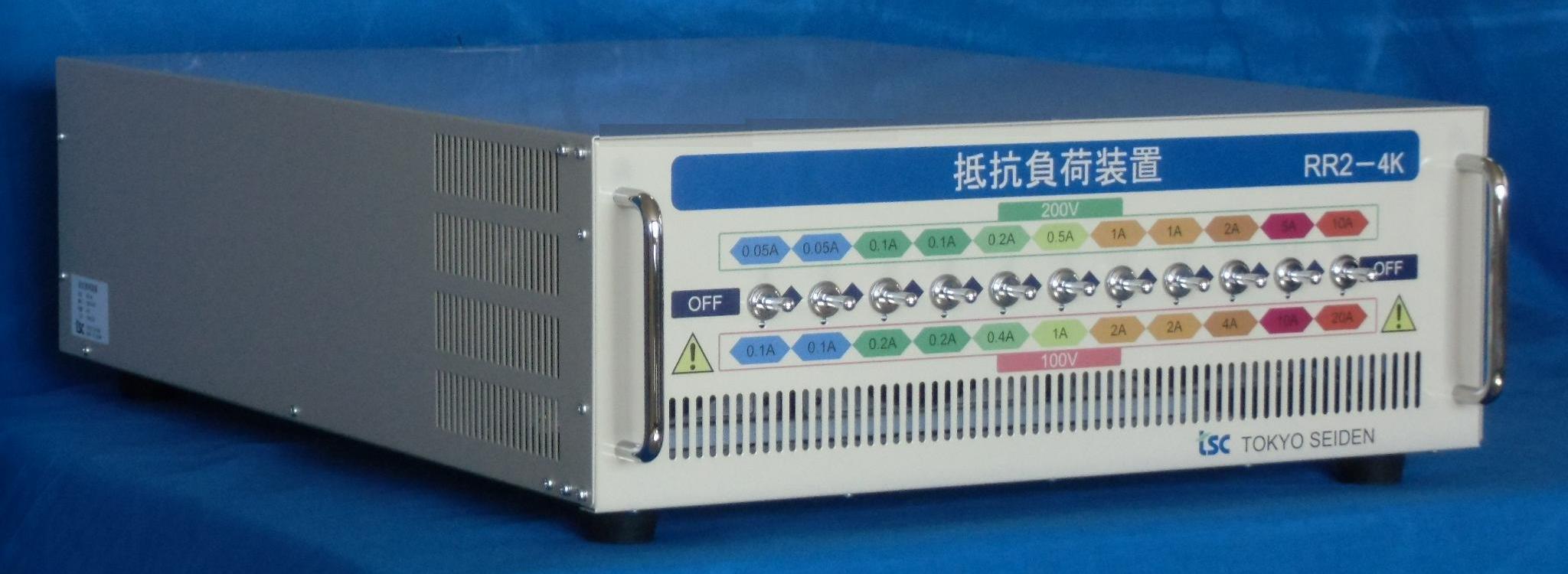

・本装置は、強制空冷方式の単相交流用 抵抗負荷装置です。
・1台で、単相2線100V/200V、単相3線200Vに対応しています。
 3台接続することで、三相200V用負荷としても使用できます。

◆特徴
・強制空冷方式とすることで小型化を実現しました。
・電流値は、0.1Aステップ(100V時)/0.05Aステップ(200V時)で調整できます。
・用途:各種電源(交流発電機、インバータ、その他電源)の負荷特性試験など。
 詳細は、取扱説明書で確認ください。  ←こちらをクリックしてください。
・定格容量4k(RR2-4K)と、6K(RR2-6K)のラインナップがあります。















◆回路構成
【RR2-4K】
ee0134c

【RR2-6K】








◆仕様

一般仕様
形 名 RR2-4K (図番:TS-EE0134) RR2-6K (図番:TS-EE0200)
冷却
方式
強制空冷
寸法・質量 W430×H168×D600(mm ゴム足含む。突起部除く)
約17Kg
W430×H268×D600(mm ゴム足含む。突起部除く)
約22Kg
電気仕様
電 圧 単相2線 AC 100V/200V、 単相3線 AC200V、 DC 100V/200V
 但し、DC通電中は負荷設定スイッチをOFFしないでください。
 (焼損の恐れがあります)
 負荷は100V/200V時ともRT間に接続して使用します。
 Nには単相3線時の中性点を接続してください
容 量 4kW 6kW
負荷
設定
各トグルスイッチにより電流値を設定 ※1
100V時:下記スイッチの組み合わせで0.1A~40Aが設定可
 0.1A/0.1A/0.2A/0.2A/0.4A/1A/2A/2A/4A/10A/20A
200V時:下記スイッチの組み合わせで0.05A~20Aが設定可
 0.05A/0.05A/0.1A/0.1A/0.2A/0.5A/1A/1A/2A/5A/10A
各トグルスイッチにより電流値を設定 ※1
100V時:下記スイッチの組み合わせで0.1A~60Aが設定可
 0.1A/0.1A/0.2A/0.2A/0.4A/1A/2A/2A/4A/10A/20A/20A
200V時:下記スイッチの組み合わせで0.05A~30Aが設定可
 0.05A/0.05A/0.1A/0.1A/0.2A/0.5A/1A/1A/2A/5A/10A/10A
ファン電源 単相2線 AC100V
その他
在庫 標準在庫品です。
 現在の在庫状況は
 ←こちらをクリックして確認ください。

※1 外部制御タイプも製作可能です。  ←こちらをクリックしてご確認下さい。

◆注意
 本製品の背面排気温度の上昇値は最大50℃以上になります。
 背面排気口付近は高温になりますので、物を置いたり、近付いたりしないでください。
