◆概要

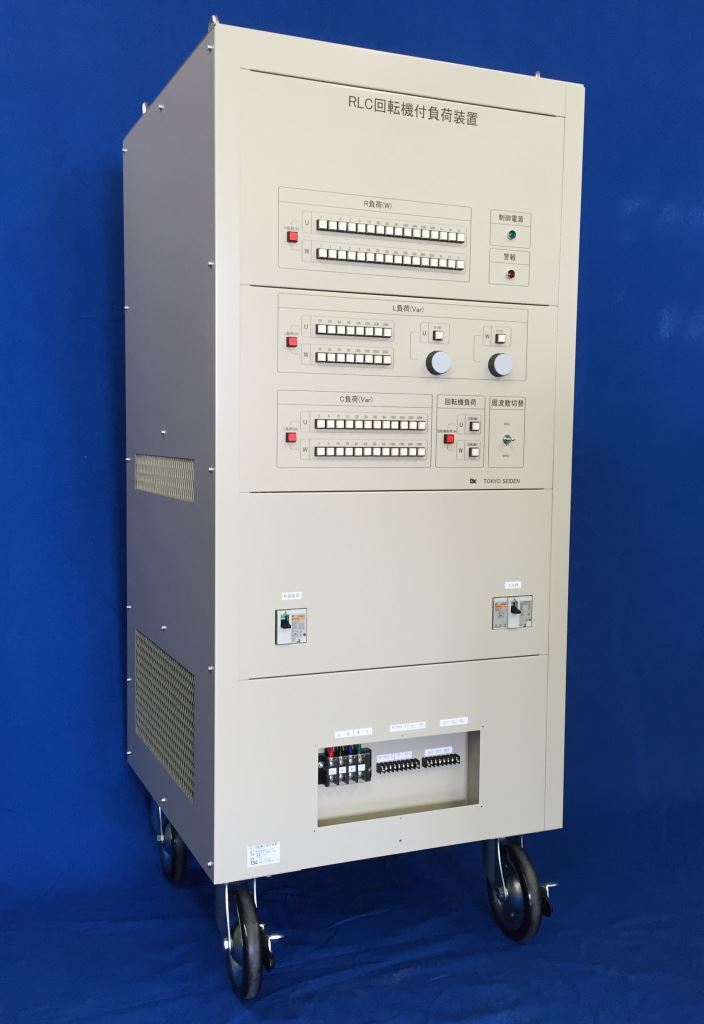

　　本装置は、回転機付きの単相３線用RLC負荷装置です。
　　U相W相の負荷をそれぞれ下記範囲で任意に設定可能です。
　　　　抵抗負荷：0～4011W+4011W、1Wｽﾃｯﾌﾟ
　　　　誘導負荷：0～760Var+760Var、0-20Varは無段階調整ボリュームにて
　　　　容量負荷：0～770Var+770Var、5Varｽﾃｯﾌﾟ
　　パワコン等の系統連系試験用途に最適です。

◆特徴
　　（１）照光式押しボタンスイッチにより操作性が良好です。
　　（２）周波数はスイッチで切替可能です。
　　（３）U相W相の負荷は、それぞれ別々に設定できます。
　　（４）回転機も、U相W相別々にON/OFFできます

◆仕様

一般仕様
名　称 RLC回転機付負荷装置
図　番 TS-EE0142
外形寸法 600(W)×600(D)×1400(H)（ｍｍ）　突起部含まず
質　量 約300kg
冷却方式 強制空冷
電気仕様
相線式 単相3線
電圧 AC200Vrms（100 – 0 – 100）、最大AC230Vrms
周波数 50Hz/60Hz トグルスイッチによる切替
抵抗負荷 各相　Max4011W
構成： 1W×2回路 + 2W×2回路 + 5W + 10W + 20W×2回路 + 50W + 100W×2回路 + 200W + 500W + 1000W×3回路
誘導負荷 各相　Max760Var
構成： 0-20Var（連続可変）+ 20Var×2回路 + 50Var×2回路 + 100Var×2回路 + 200Var×2回路
容量負荷 各相　Max770Var
構成： 5Var×2回路 + 10Var×2回路 + 20Var×2回路 + 50Var×2回路 + 100Var×2回路 + 200Var×2回路
回転機負荷 誘導電動機（電動グラインダ　単相100V　400W） 各相1台
制御電源 単相2線 AC100V　5A以下　50/60Hz。
