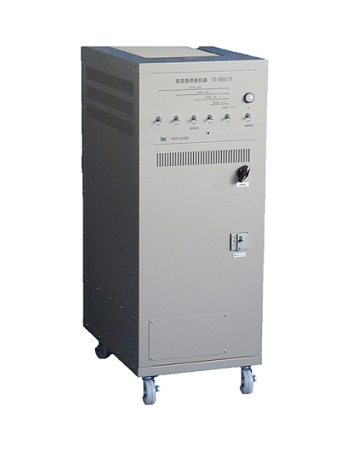

◆概要
・本装置は、入力電圧（DC450V,DC350V,DC300V, DC240V,DC150V）に応じて負荷を設定出来る直流負荷抵抗器です。

EE0163

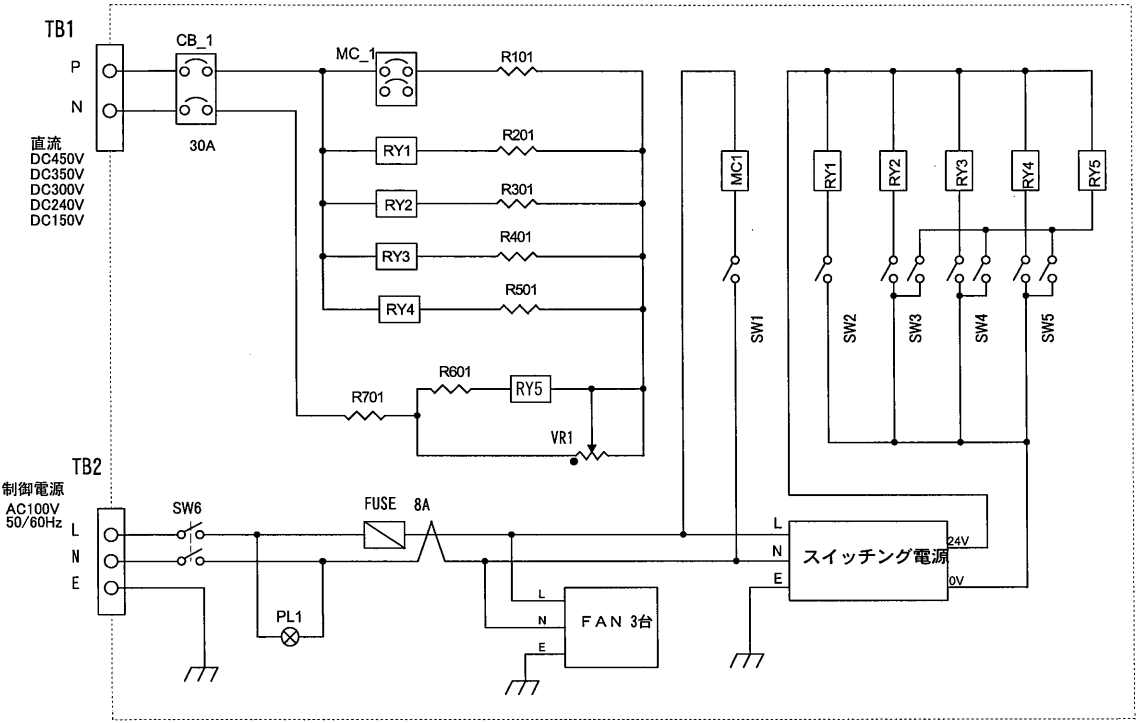

◆回路構成

EE0163-2

◆仕様

一般仕様
名　称 直流負荷抵抗器
図　番 TS-EE0177
外形寸法 W600×D420×H1050mm（ｷｬｽﾀｰ含む）
4輪自在、うち２輪ｽﾄｯﾊﾟｰ付ｷｬｽﾀｰ
重　量 約65kg
冷却方法 強制空冷
電気的仕様
負　荷 各電圧レンジに対応して、SWを選択することで抵抗値を選択出来ます。
電圧レンジ(V) SW1 SW2 SW3 SW4 SW5 抵抗値(Ω)(±5%)
450 ON 33
350 ON ON 20
300 ON ON ON 14.7～15.2
240 ON ON ON ON 9.6～10.1
150 ON ON ON ON ON 5.7～6.2
入力電圧/電流 DC450V,13.5A
DC350V,17.5A
DC300V,20A
DC240V,25A
DC150V,25A
制御電源 AC100V（50/60Hz）8A

※オプションとして、「入力電圧監視･保護機能」が付加可能です。
