◆概要
　本装置は、5,250Aまで通電可能な水冷式の抵抗負荷装置です。
　設定可能な抵抗値は、約10ｍΩ～100Ωです。

◆特長
　・抵抗の冷却に水を使用するため、低騒音で室温の上昇を小さくすることが可能です。
　・抵抗の使用状況に応じた冷却水の流量調整ができます。
　・時定数調整用の空芯リアクトルが抵抗回路と直列に入っています。
　・抵抗値の切替は、外部信号（ＦＡリンク）により電磁接触器で行います。

◆用途
　リチウム電池の短絡試験など、バッテリの評価用。ほか、大電流負荷装置として。

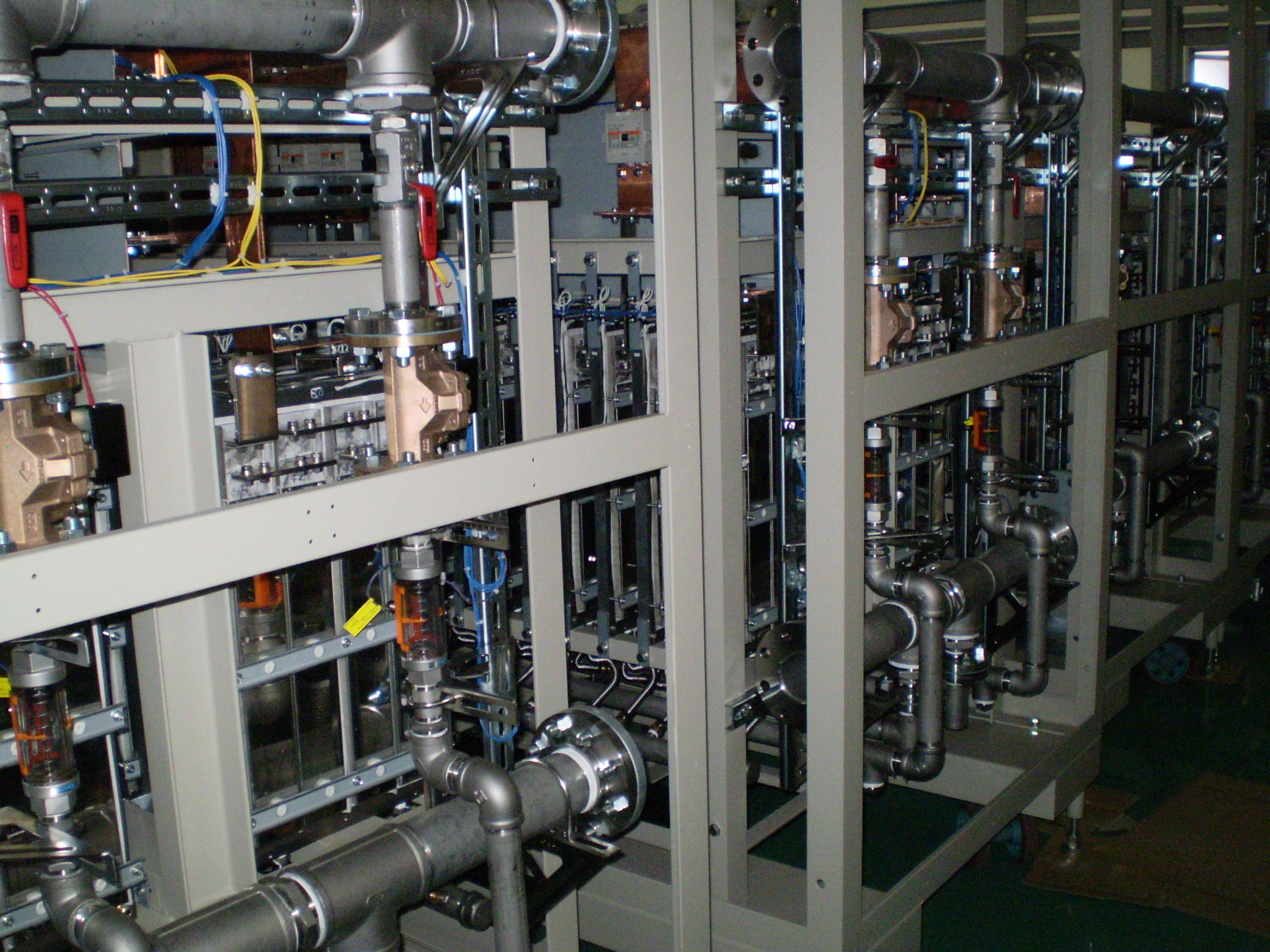

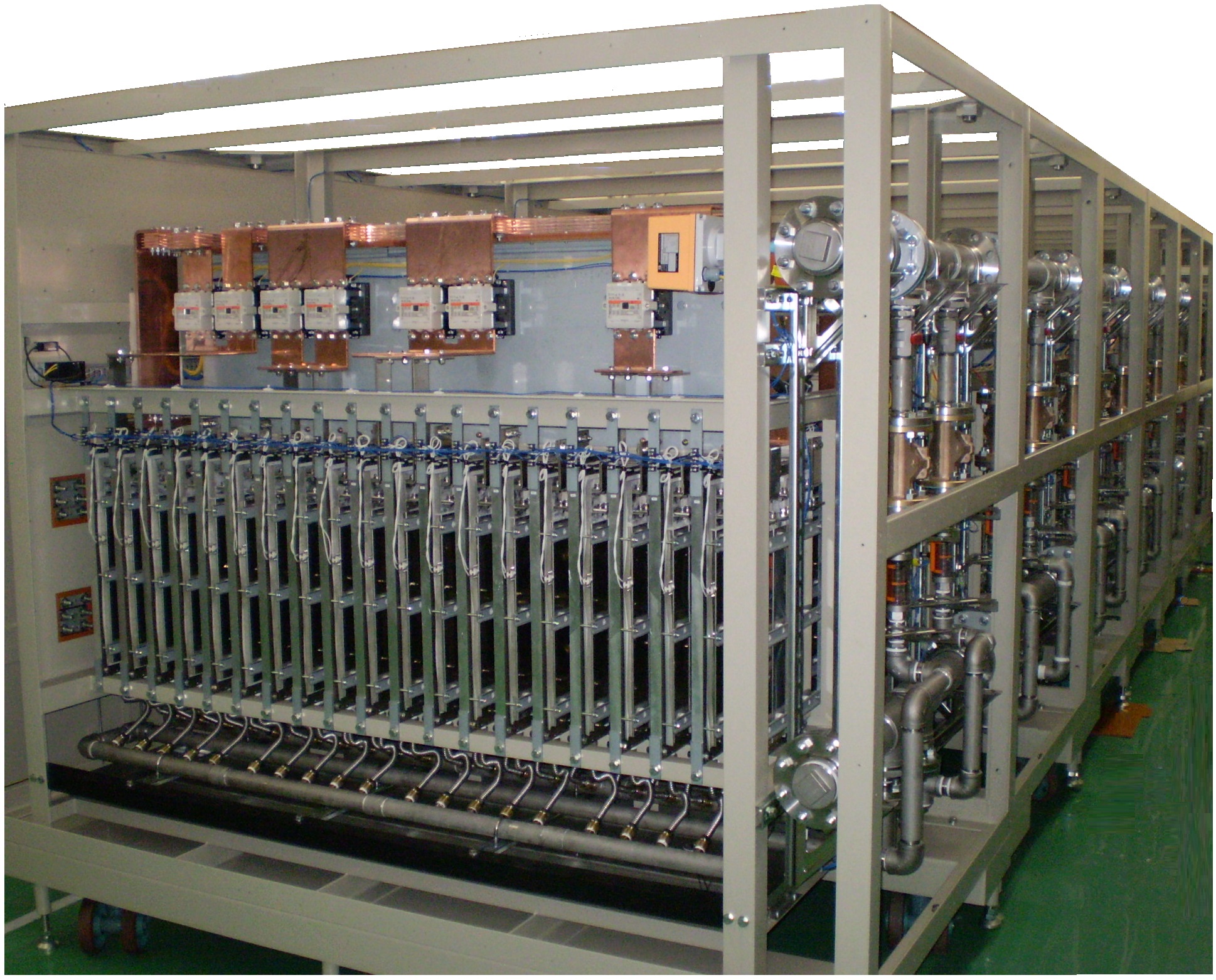

　　　　　　　　　水冷配管部

　　　　　　　　電気配線部

◆仕様

一般仕様
名称 水冷負荷装置
図番 TS-EE0068
外形寸法 7,500W×2,500D×2,100H　(mm)
冷却方法 水冷
水冷部仕様
必要流量 200L／min　（流路制御と温度上昇によります）
温度・水圧 入口温度:32℃以下、入口圧力:0.5MP、出口圧力:0.1MPa
水量制御 電磁弁により流路を選択することで流量の制御が可能
電気的仕様
抵抗負荷 最大印可電圧 DC400V
最大通過電流 5,250A、短絡時6,000A
抵抗値可変範囲 約10mΩ～100Ω（回路配線インピーダンスは考慮していません）
電磁接触器による切替
最大通電時間 270秒（0.9Ω～100Ω時）
5～15秒（0.8Ω以下時、抵抗の組み合わせによります）
リアクトル 最大通過電流 5,250A
インダクタンス 2/3/4μH（手動タップ切替）
制御電源 三相AC200V 50/60Hz (5kVA以下)　電磁接触器、センサ、表示、直流電源など用
異常検出 流量低下、水圧低下、水温、抵抗体プレートの過温度
