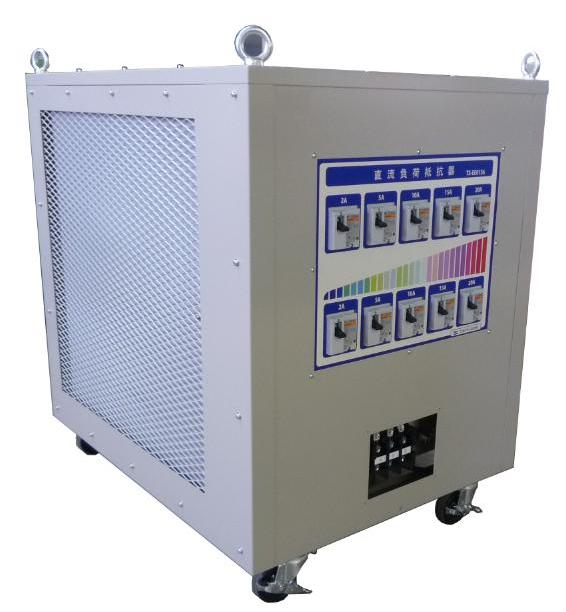

◆概要
本装置は、自然空冷方式の負荷装置です。
直流および交流負荷として使用できます。
ブレーカにより負荷を設定できます。
◆仕様
一般仕様 | |||
名称 | 直流抵抗負荷装置 | ||
図番 | TS-EE0136 | TS-EE0137 | TS-EE0138 |
外観寸法 | W552 × H651 × D704 | W482 × H551 × D604 | W482 × H551 × D424 |
突起部は含まず | |||
質量 | 約96kg | 約68kg | 約48kg |
絶縁抵抗 | 負荷端子-筐体間:DC500V 10MΩ以上 | ||
耐電圧 | 負荷端子-筐体間:AC1.5kV 1分間(50/60Hz) | ||
冷却方式 | 自然空冷 | ||
電気仕様 | |||
印加電圧 | DC120V | DC60V | DC30V |
印加電流 | DC104A | ||
容量 | 12.48kW | 6.24kW | 3.12kW |
負荷設定 | 2A×2回路、5A×2回路、10A×2回路、15A×2回路、20A×2回路、 ブレーカにて開閉 |
||
定格 | 連続 | ||
電流誤差 | 通電初期 :±7%、 通電後 :±5% |
◆用途例
・インバータ、コンバータの直流部の実負荷評価
・直流部の放電用
