◆概要
本装置は、リニアアンプ方式の単相交流定電流電源です。
電源部とトランス部で構成されています。
出力電流は350Aまで設定できます。
◆用途
サーマルリレーの動作特性試験など
◆特長
・回路開放（電流が流れなくなる）までの時間を計測します。
外部からの接点信号によっても出力を停止します。
・外部インターフェースはGP-IBです。
◆仕様
| 図番 | PS-GK0076 | |
| 外形寸法・質量 | 電源部：W430xH196xD405 （mm 突起部含まず）約40kg トランス部：W430xH196xD405 （mm 突起部含まず）約40kg |
|
| 入力 | 電圧 | 単相100V±10% |
| 入力容量 | 約2kVA | |
| 周波数 | 50/60Hz | |
| 出力 | 容量 | 1050VA |
| 電流/最大発生電圧 | 350A/3V （350Aレンジ） 電流は0.1Aｽﾃｯﾌﾟで微調整可 10A/10V （10Aレンジ） 電流は0.01Aｽﾃｯﾌﾟで微調整可 出力電流の設定はテンキーで設定して、ロータリーエンコーダで微調整できます。 |
|
| 周波数 | 50Hz/60Hz切替 | |
| 波形歪率 | 2%以下（抵抗負荷にて） | |
| 電流設定確度 | ±2.5%FS | |
| 時間定格 | 3分 （ON/OFF時間比：50%） | |
| 電流立ち上がり時間 | 約300msec（出力開始から指定電流値の90%までの立ち上がり時間） | |
| 通電時間表示 | 出力開始から出力停止するまでの時間を計測表示します。 出力時間表示：0.0～999.9sec 確度：±0.2sec 電流値の設定または通電開始により前回指示値をリセットします。 |
|
| インターフェース | 入力接点：出力停止信号 ONで出力を停止します。論理は選択できます。 出力接点：通電中信号 通電中ONします。 通信インターフェース：GP-IB |
|

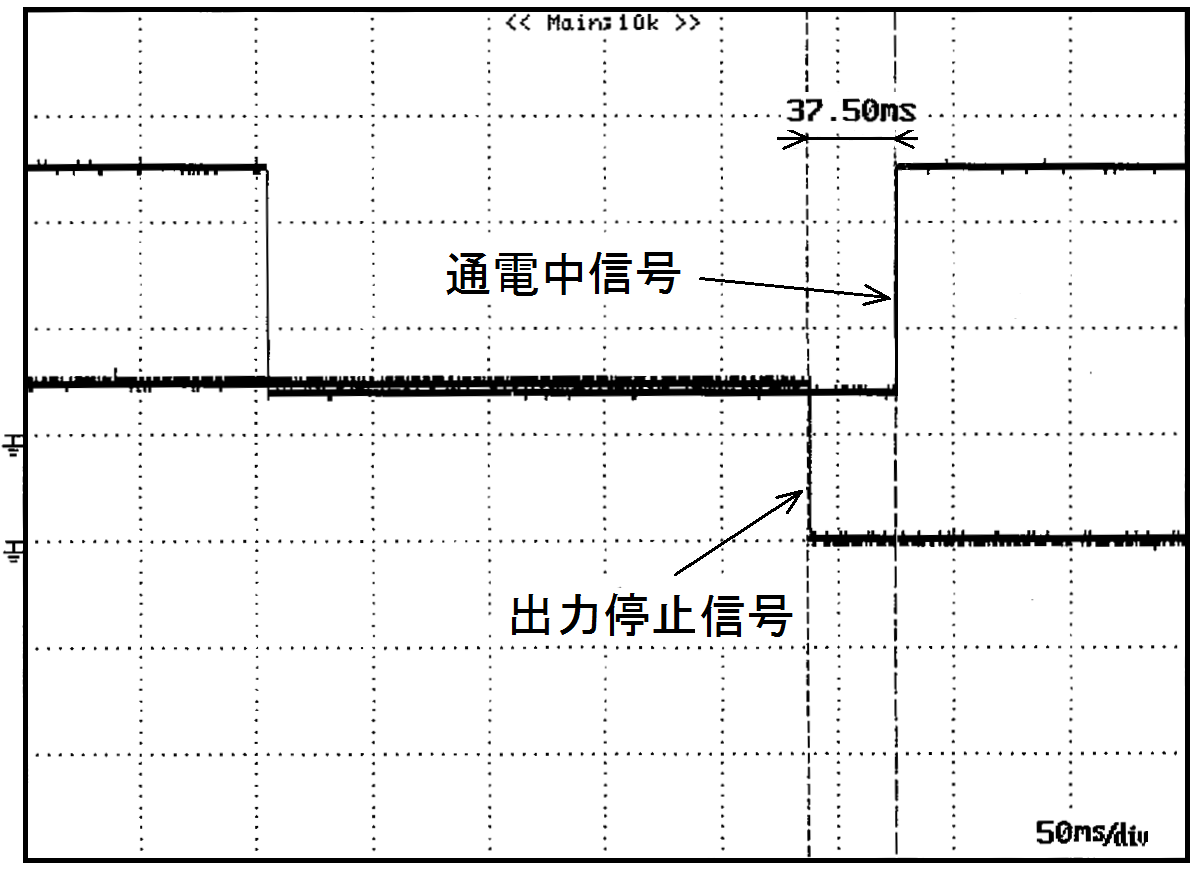

出力電流立ち上がり波形 出力停止信号/通電中信号タイミング
負荷力率85%未満の場合、出力電流に制限があります。
下記グラフの出力電流率に定格電流値を乗じた値が、最大流せる電流となります。
