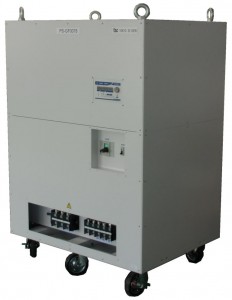

PWMインバータ方式を採用し、高効率・低価格を実現した交流安定化電源です。
カタログ(PDF)は
←こちらをクリックしてダウンロードして下さい。
◆特徴
・PWMインバータ方式の採用により小型・軽量・高効率です。
・モーターなど低力率負荷に対しても歪みの少ない安定した電圧波形が供給できます。
・リニアアンプ方式と比較して安価です。
・RS232Cによる制御が可能です。
・メモリー・キーロック機能付です。
・出力電圧・電流・周波数のデジタル表示機能付です。
・300kVAまでの大容量出力製品の製作が可能です。
◆用途
・周波数変換器
50/60Hzの変換器として試験用の電源に最適です。
・生産ライン用電源
外部制御機能が豊富でありかつ高効率の為、生産ライン用の自動試験用電源として最適です。
また電圧が240Vまで可変できることから輸出用機器の試験用電源としても最適です。
・実験室設備用電源
・エージング用電源
高効率の為、装置のエージング用電源として最適です。
・モーター評価用電源
低力率負荷に対しても歪みの少ない安定した電圧波形を供給できる為、モーター評価用電源として最適です。
シリーズ名 | 出力相線/電圧 | 出力容量(kVA) | 形名 |
CVFS1 | 単相2線:0~120V/0~240V (2レンジ切替) |
5 | CVFS1-D5K |
10 | CVFS1-D10K | ||
15 | CVFS1-D15K | ||
20 | CVFS1-D20K | ||
30 | CVFS1-D30K | ||
CVFSW | 下記3方式を切替可 ①単相2線:0~120V ②単相3線:0~240V ③三相3線(V結線):0~240V |
2 | CVFSW-D2K |
5 | CVFSW-D5K 400Hzオプション |
||
10 | CVFSW-D10K | ||
CVFS3 | 三相4線:0~240V | 15 | CVFS3-D15K |
30 | CVFS3-D30K | ||
45 | CVFS3-D45K | ||
60 | CVFS3-D60K | ||
100 | CVFS3-D100K |
入力 | 電圧 | 三相200V(オプションで単相200V ※1) |
---|---|---|
力率 | 0.9以上 | |
効率 | 85% (typical) | |
出力 | 周波数 | 45Hz~65Hz可変(オプションで400Hz ※2) |
歪率 | 2%以下 | |
電圧変動 | ±2% | |
計測器 | 電圧計(デジタル4ケ桁 F.S300V) 及び 電流計(デジタル3桁) | |
メモリー機能 | 周波数、電圧設定を1組として3組記憶することができます | |
インターフェース | RS-232C(標準装備) |
※2 400Hz仕様とした場合、周波数は400Hz固定となります。
◆CVFSWシリーズとは
製造ラインや実験室などで「この装置の入力はAC100V?AC200V?、三相?」という会話を耳にし、次の瞬間には設備用電源の変更及びつなぎかえ作業をしている光景をみかけたことはありませんか?きまって「面倒だ!」というセリフが聞こえてきそうです。
当社ではこんな「面倒だ!」のセリフをなくすべく高効率定周波定電圧交流電源CVFSシリーズの新たなラインナップとして単相AC100V/200V/三相 AC200V出力切替可能なCVFSWシリーズの新設をいたしました。(従来品は、単相2線のみのCVFS1と三相4線式のみのCVFS3)
CVFSWシリーズは、単相2線式AC100V/200V・単相3線式AC200V・三相3線式AC200Vの出力方式の異なる電源をパネル(又は外部通信)の操作により簡単に切替が可能なシリーズで、実験室や生産ラインなど使用用途がひろがり、単相用/三相用など2台の電源を用意する必要がなく経済的にも安価です。
この出力方式の切替にあたってはインバータユニット及び出力トランスを2ケ使用し、単相100V時はインバータユニット及びトランスの並列化を実現し、単相200V時は直列に、三相200V時はトランスをV結線接続することにより3出力方式切替を実現いたしました。
このことからCVFS3シリーズ(三相4線式)と比較して小型・軽量・安価で三相出力を実現しています。
【 ご注意 】
機器の入力電流を試験する用途では,V結線のため三相3線式とは違い、相バランスが崩れる恐れがありますので注意が必要です。
◆個別製品仕様
CVFSW-D2K ■CVFSW-D2K取扱説明書(PDF)は ←こちらをクリックして下さい。
一般仕様 | 図番 | PS-GF0050 | |
---|---|---|---|
外形 | W250 × H525 × D460 (mm) | ||
質量 | 約75kg | ||
入力 | 電圧 | 三相200V±10% | |
周波数 | 50Hz/60Hz | ||
電源容量 | 4kVA以上の設備容量が必要 | ||
出力 | 単相2線時 | 電圧 | 0~120Vrms 0.1Vステップ |
電流 | 16A (100V出力時20A) | ||
容量 | 2kVA | ||
単相3線時 | 電圧 | 0~240Vrms 0.1Vステップ | |
電流 | 8A (200V出力時10A) | ||
容量 | 2kVA | ||
三相3線時 (V結線) |
電圧 | 0~240Vrms 0.1Vステップ | |
電流 | 4A (200V出力時5A) | ||
容量 | 1.7kVA | ||
周波数 | 45.0~65.0Hz 0.1Hzステップ | ||
周波数安定度 | ±0.01% | ||
電圧波形歪率 | 2%以下(定格抵抗負荷にて) | ||
電圧安定度 | 入力電圧変動 | ±0.1%以下(定格入力±10%変動にて) | |
負荷変動 | ±1%以下(0⇔定格負荷変動にて) | ||
効率 | 約85% |
CVFSW-D10K ■CVFSW-D10K取扱説明書(PDF)は ←こちらをクリックして下さい。
一般仕様 | 図番 | PS-GF0053 | |
---|---|---|---|
外形 | W445 × H960 × D680 (mm) | ||
質量 | 約290kg | ||
入力 | 電圧 | 三相200V±10% | |
周波数 | 50Hz/60Hz | ||
電源容量 | 20kVA以上の設備容量が必要 | ||
出力 | 単相2線時 | 電圧 | 0~120Vrms 0.1Vステップ |
電流 | 100A (100V出力時120A) | ||
容量 | 12kVA | ||
単相3線時 | 電圧 | 0~240Vrms 0.1Vステップ | |
電流 | 50A (200V出力時60A) | ||
容量 | 12kVA | ||
三相3線時 (V結線) |
電圧 | 0~240Vrms 0.1Vステップ | |
電流 | 30A | ||
容量 | 10kVA | ||
周波数 | 45.0~65.0Hz 0.1Hzステップ | ||
周波数安定度 | ±0.01% | ||
電圧波形歪率 | 2%以下(定格抵抗負荷にて) | ||
電圧安定度 | 入力電圧変動 | ±0.1%以下(定格入力±10%変動にて) | |
負荷変動 | ±1%以下(0⇔定格負荷変動にて) | ||
効率 | 約85% |
CVFS3-D15K ■CVFS3-D15K取扱説明書(PDF)は ←こちらをクリックして下さい。
一般仕様 | 図番 | PS-GF0054 | |
---|---|---|---|
外形 | W654 × H1285 × D680 (mm) | ||
質量 | 約330kg | ||
入力 | 電圧 | 三相200V±10% | |
周波数 | 50Hz/60Hz | ||
電源容量 | 25kVA以上の設備容量が必要 | ||
出力 | 電圧 | 0~240Vrms 0.1Vステップ | |
電流 | 36A (200V出力時43A) | ||
容量 | 15kVA | ||
周波数 | 45.0~65.0Hz 0.1Hzステップ | ||
周波数安定度 | ±0.01% | ||
電圧波形歪率 | 2%以下(定格抵抗負荷にて) | ||
電圧安定度 | 入力電圧変動 | ±0.1%以下(定格入力±10%変動にて) | |
負荷変動 | ±1%以下(0⇔定格負荷変動にて) | ||
効率 | 約85% |
CVFSWシリーズ400Hzオプション製作例
一般仕様 | 図番 | PS-GF0103 | |
---|---|---|---|
外形 | W438 × H1146 × D676 (mm) | ||
質量 | 約240kg | ||
入力 | 電圧 | 三相200V±10% | |
周波数 | 50Hz/60Hz | ||
電源容量 | 10kVA以上の設備容量が必要 | ||
出力 | 単相2線時 | 電圧 | 0~120Vrms 0.1Vステップ |
電流 | 50A (100V出力時60A) | ||
容量 | 6kVA | ||
単相3線時 | 電圧 | 0~240Vrms 0.1Vステップ | |
電流 | 25A (200V出力時30A) | ||
容量 | 6kVA | ||
三相3線時 (V結線) |
電圧 | 0~240Vrms 0.1Vステップ | |
電流 | 15A | ||
容量 | 5kVA | ||
周波数 | 400Hz固定 | ||
周波数安定度 | ±0.5% | ||
電圧安定度 | 入力電圧変動 | ±0.1%以下(定格入力±10%変動にて) | |
負荷変動 | ±1%以下(0⇔定格負荷変動にて) |
