◆概要
　本装置は周波数可変、出力電圧可変の交流電源です。
　周波数は200Hz～3kHzの範囲で可変できます。

◆特徴
（１）出力周波数は200Hz～3KHzをﾎﾞﾘｭｰﾑで調整できます。
（２）出力電圧は0～240Vをﾎﾞﾘｭｰﾑで調整できます。
（３）容量性負荷の接続を考慮した電源です。



◆仕様

図番 PS-GC0175
入力 電圧 単相　AC100V ±10%
周波数 45 ～ 65Hz
出力 電圧範囲 0 ～ 240Vrms( ﾎﾞﾘｭｰﾑによる連続可変)
電流 最大830mA、定格100mA
容量 200VA（抵抗負荷短時間）、70VA（容量性負荷連続）
負荷力率 0.1以上
　容量性負荷を接続する場合、
　並列に抵抗を接続するなどして力率を上げてください。
周波数範囲 200Hz～3kHz 10Hzｽﾃｯﾌﾟ
　設定はｱﾅﾛｸﾞﾎﾞﾘｭｰﾑで行いますが、連続可変ではなく10Hzきざみ
　での設定になります。
　周波数の表示はありませんので、外部に周波数計等を接続して
　周波数を確認してください。
電圧波形歪率
　（定格抵抗負荷にて）		 200～1kHz：1%以下、1kHz～3kHz：3%以下
入力電圧変動
　（定格±10%にて）		 ±0.2%以下
負荷変動
　（0⇔定格抵抗負荷にて）		 ±0.6%以下
周波数安定度 ±0.02%
表示 電圧計 ﾌﾙｽｹｰﾙAC300V 2.5級
電流計 ﾌﾙｽｹｰﾙAC100mA 2.5級
LED 電源、出力ON、アラーム(過負荷、過温度)
入出力端子 入力 インレット 3Pアース付き電源コード付属
出力 端子台（背面）
外形寸法・質量 210(W) × 130(H) × 290(D) [mm]（突起部除く）　・　約10Kg

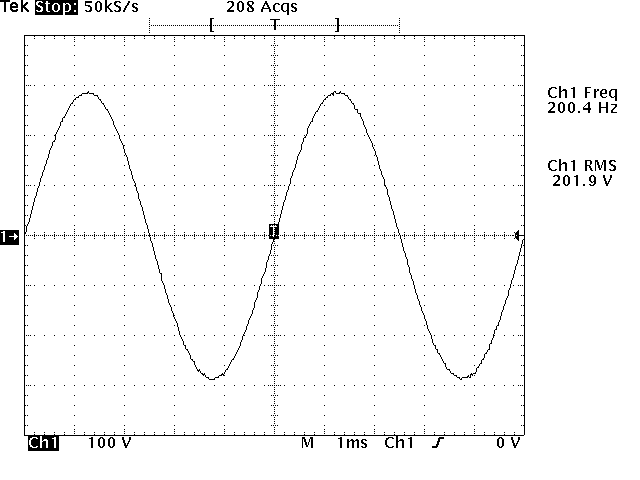

◆参考（コンデンサ負荷接続時の電圧波形）
　周波数：200Hz、ｺﾝﾃﾞﾝｻ：0.47μF、電流103mA　　　　　周波数：3kHz、ｺﾝﾃﾞﾝｻ：0.03μF、電流104mA
gc0175w1 gc0175w2
