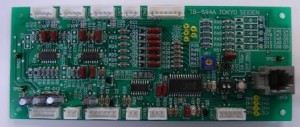

基板名称 TB-594A
CPU dsPIC30F2020
内蔵クロック 14.55MHz
基板サイズ 160×65(mm)
I/F RS-232C：1ch
用途 フルブリッジDC/DCコンバータ制御用。過電圧、過電流検出回路付。
特徴 ±15V電源のホールCTを直接接続可能。（CN1,3,6)
RS232Cドライバ/レシーバIC実装。ICD2&3用RJ-11コネクタを実装。

Exif_JPEG_PICTURE

コネクタ配置

CN1

CT入力

CN5

制御信号

CN9

電圧入力

CN11

ゲート信号出力

1

+15V

1

+5V

1

入力過電圧信号

1

ｹﾞｰﾄドライブ用5V

2

-15V

2

GND

2

出力過電圧信号

2

PWM1H

3

ﾄﾗﾝｽ1次電流

3

/ON入力

3

–

3

PWM1L

4

GND

4

電流指令値入力

4

–

4

PWM2H


5

アラーム出力

5

入力電圧

5

 PWM2L

CN2

電源

6

 過温度信号入力

6

出力電圧



1

+5V



7

GND

CN12

DEBUG

2

GND

CN6

CT入力



1

/MCLR

3

+15V

1

+15V

CN10

RS232

2

+5V

4

GND

2

-15V

1

U1RX

3

GND

5

-15V

3

出力電流検出

2

U1TX

4

EMUD1


4

GND

3

GND

5

EMUC1

CN3

CT入力



6

 –

1

+15V

CN4

ﾘﾚｰ出力

CN7

電流指令



2

-15V

1

+5V

1

+5V

CN8

過温度

3

入力電流検出

2

 ﾘﾚｰﾄﾞﾗｲﾌﾞ出力

2

電流指令値入力

1

過温度信号入力

4

GND



3

GND

2

GND
