シャント（分流器）とは、
電流の測定で、一般に抵抗に電流を流し、その電圧降下を測定する際に用いられる抵抗です。
また、高精度の測定を行う時も電流を電圧に変換して測定する時の抵抗としても使用します。

分流器TSシリーズを一新しました
電圧降下：50mV、確度：0.2%/0.1%、電流値：0.5A～10000Aをラインナップしました。

【電圧降下：50mV　（TS25/TS15シリーズ）】
※TS25の形名をクリックして頂きますと外形図がご覧いただけます。TS25とTS15は同じ形状です。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　◎：標準在庫品（約1週間）
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　〇：納期1～2週間
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　△：納期1～2ヶ月
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　◇：納期3～4ヶ月
　在庫状況は　　←こちらをクリックしご確認下さい。

よくある質問はこちらよくあるご質問(FAQ)

電流値(A) 形名 納期情報 形名 納期情報 質量 Y社
型番
(参考)		 形状
確度:0.1% 確度:0.2%
0.5 TS15-0.5 △ TS25-0.5 △ 約140g – shunt-a
　　台座高さ：14.5mm
　　固定用ザグリ深さ：8mm
　　底面からの固定位置：6.5mm
1 TS15-1 〇 TS25-1 ◎ 221501
1.5 TS15-1.5 △ TS25-1.5 △ 221502
2 TS15-2 〇 TS25-2 ◎ 221503
2.5 TS15-2.5 △ TS25-2.5 △ –
3 TS15-3 △ TS25-3 △ 221504
4 TS15-4 △ TS25-4 △ –
5 TS15-5 〇 TS25-5 ◎ 221505
6 TS15-6 △ TS25-6 △ –
7 TS15-7 △ TS25-7 △ –
7.5 TS15-7.5 △ TS25-7.5 △ 221506
Mm H 質量 shunt-b
　　台座高さ：14.5mm
　　固定用ザグリ深さ：8mm
　　底面からの固定位置：6.5mm
10 TS15-10 〇 TS25-10 ◎ M6 39.5 約170g 221507
15 TS15-15 〇 TS25-15 ◎ M6 39.5 221508
20 TS15-20 〇 TS25-20 ◎ M6 39.5 221509
25 TS15-25 △ TS25-25 △ M6 39.5 –
30 TS15-30 〇 TS25-30 ◎ M6 39.5 221510
40 TS15-40 △ TS25-40 △ M6 39.5 –
50 TS15-50 〇 TS25-50 ◎ M6 39.5 221511
60 TS15-60 △ TS25-60 △ M6 39.5 –
75 TS15-75 〇 TS25-75 ◎ M6 39.5 221512
100 TS15-100 〇 TS25-100 ◎ M8 39.5 約200g 221513
150 TS15-150 〇 TS25-150 ◎ M8 54.5 約300g 221514
200 TS15-200 〇 TS25-200 ◎ M8 54.5 221515
250 TS15-250 △ TS25-250 △ M8 54.5 –
300 TS15-300 〇 TS25-300 ◎ M8 54.5 221516
W A P H 質量 shunt-c
350 TS15-350 △ TS25-350 △ 50 230 130 50 約1.1kg –
400 TS15-400 △ TS25-400 △ 50 230 130 50 –
450 TS15-450 △ TS25-450 △ 50 230 130 50 –
500 TS15-500 〇 TS25-500 ◎ 50 230 130 50 221601
600 TS15-600 △ TS25-600 △ 60 230 130 64 約1.3kg –
750 TS15-750 〇 TS25-750 ◎ 60 230 130 64 約1.4kg 221602
1000 TS15-1000 〇 TS25-1000 ◎ 84 270 170 64 約2.0kg 221603
W Q H D 質量 shunt-d

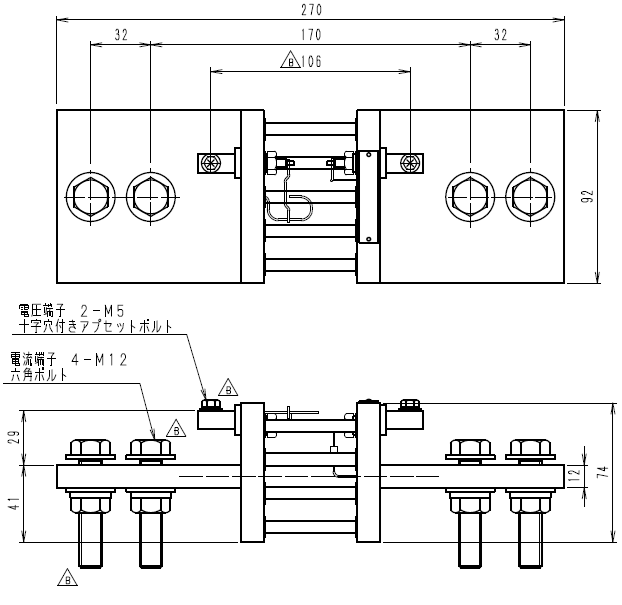

1500 TS15-1500 〇 TS25-1500 ◎ 92 – 74 12 約3.7kg 221701
2000 TS15-2000 〇 TS25-2000 ◎ 110 50 81 12 約4.8kg 221702
2500 TS15-2500 ◇ TS25-2500 ◇ 120 70 117 20 約7.8kg –
3000 TS15-3000 〇 TS25-3000 ◎ 120 70 117 20 221703
H 質量 shunt-e
4000 TS15-4000 ◇ TS25-4000 ◇ 110 約27kg –
5000 TS15-5000 〇 TS25-5000 ◎ 110 221704
W A P Q S 質量 shunt-f
6000 TS15-6000 ◇ TS25-6000 ◇ 320 800 640 68 146 約48kg
7000 TS15-7000 ◇ TS25-7000 ◇ 320 800 640 68 146
7500 TS15-7500 ◇ TS25-7500 ◇ 320 800 640 68 146
8000 TS15-8000 ◇ TS25-8000 ◇ 400 900 740 108 156 約73kg
9000 TS15-9000 ◇ TS25-9000 ◇ 400 900 740 108 156
10000 TS15-10000 ◇ TS25-10000 ◇ 400 900 740 108 156

【台座の取り付け寸法】
　TS25シリーズ（TS15、TS16、TS26各シリーズ共通）の0.5A～300Aの台座付シャントの台座取付寸法は、
　　台座高さ：14.5mm、固定用ザグリ深さ8mm、底面からの固定位置：6.5mmです。


【黄銅系ねじ（ボルト・ナット）の標準締め付けトルク(参考値)】

ネジサイズ M3 M4 M5 M6 M8 M10 M12
締付トルク(N・m) 0.317 0.738 1.49 2.53 6.15 12.2 21.2
　　　　　　　　　　　　　　　　　　　　

【分流器の温度特性】
弊社製品の抵抗材料は、JIS C2522－1999に「電気抵抗用銅マンガン線、棒及び板」で規定されているA級材料
を使用しています。
A級材料の温度特性については、【技術情報「シャントの温度特性」】　←こちらを参照してください。


その他の製品

【電圧降下：60mV/100mV品】

電圧降下 形名 電流値(A)
確度:0.1% 確度:0.2%
60mV TS16-□□□□ TS26-□□□□ 型式の□□□□部には電流値が入ります。
下記電流値の中から選択してください。
0.5 / 1 / 1.5 / 2 / 2.5 / 3 / 4 / 5 / 6 / 7 / 7.5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 75 / 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 / 600 / 750 / 1000 / 1500 / 2000 / 2500 / 3000 / 4000 / 5000 / 6000 / 7000 / 7500 / 8000 / 9000 / 10000
100mV TS11-□□□□ TS21-□□□□

【電圧降下：400mV品】
特殊な電圧降下品の対応も行っております。その製作例です。

電圧降下 図番 電流値 確度 sh100A
400mV TS-EI0112 400A 0.2%
この製品はFANによる強制空冷を行ってください。

【電圧降下：500mV品】
同仕様（電圧降下・電流・確度）にて、インダクタンスを抑えた製品 と、サイズを優先した製品の製作実績があります。
コイル状のものは、サイズ的には小さくできますが、インダウタンスが大きくなります。
インダクタンスがあると、高周波において周波数特性が悪くなります。

電圧降下 電流値 確度 外観
500mV 5A 0.5%
図番 TS-EI0112-A22
直流抵抗値 99.91mΩ
インダクタンス値 1kHz時：246nH
10kHz時：315nH
100kHz時：278nH
寸法 W30×（MAX H55)×D225（mm）
質量 約220g
図番 TS-EI0112-A23
直流抵抗値 99.93mΩ
インダクタンス値 1kHz時：534nH
10kHz時：527nH
100kHz時：624nH
寸法 W30×（MAX H45)×D175（mm）
質量 約140g

【その他】
電圧降下：50mV/60mV/100mV以外、特殊な電流値（例：100√3A）などの製作も可能です。
①電圧降下、②電流値、③確度　をご指定下さい。
旧シリーズ製品については、　　←こちらをクリックしご確認下さい。


使用上のご注意

1．取り付けは水平方向とし、マンガニン抵抗部、端子部に無理な力がかからない様ご配慮下さい。
2．使用最高電圧は、500V DC以内として下さい。
3．端子部から接続する母線は、放熱の為充分な大きさが必要です。
　　下表の大電流分流器の板銅線の大きさ、枚数を参考にして下さい。
4．連続使用する場合は、定格電流の80％以下として下さい。
　　マンガニン抵抗は、80℃を超えると抵抗値変化が大きくなる事があります。
　　下表の大電流分流器では、強制空冷等をお勧めします。

大電流分流器　

接続用の銅板は放熱の為十分な大きさが必要です。
以下は推奨値となります。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　単位：mm

定格電流 板銅線（片側）
幅×厚さ×長さ×枚数		 定格電流 板銅線（片側）
幅×厚さ×長さ×枚数		 定格電流 板銅線（片側）
幅×厚さ×長さ×枚数
350A～500A 50×6×1000×1 1,500A 75×6×1000×2 5,000A 150×6×1000×4
750A 50×6×1000×1 2,000A 100×6×1000×2 7,500A 150×6×1000×6
1,000A 75×6×1000×1 3,000A 100×6×1000×3 10,000A 150×6×1000×8
15,000A 150×6×1000×12

【製品の保存・保管について】
(1)抵抗体部分は非鉄金属の為、錆びの心配はございませんが端子及びボルト部分が鉄の場合があります。
　　極端な湿気や水滴などは避けてください。
(2)保管条件に関しまして特に厳しい条件はございませんが常温（５℃～３５℃）、常湿（４５～８５％）程度で保管
　　してください。
(3)落下など抵抗体に傷がつきますと値が大きくかわってしまいますので傷がつかないような保護を行ってください。


シャント校正

【校正について】
・校正範囲
　5000A以下　（5000Aより大きく最大10000Aについては、弊社のメーカ校正参考値となります）
・校正書類
　弊社で発行している校正書類については、　←こちらをクリックしご確認下さい。

また、 旧シリーズ製品や、他社分流器の校正も行っております。

shunt

【シャント校正設備】

標準器

電流(A) 電圧降下(mV) 確度(%)
100 100 0.2
200 50 0.2
500 50 0.2
1000 50 0.2
3000 50 0.2
5000 100 0.1
10000 100 0.1

shunt

電源

機種名 出力電流 最大電圧
EX-750L2 0～50A 60V
PWR1600L 0～100A 80V
PRK10-1200 0～1200A 10V
JP-120X 1500～10000A 60mV

校正方法について
電流発生電源は電流の校正を取っていません。
校正された標準器で電流を測定し、
校正された電圧計で電圧降下を測定することで
電流値を算出しています。
